HW水浴式減溫器

一、      概要

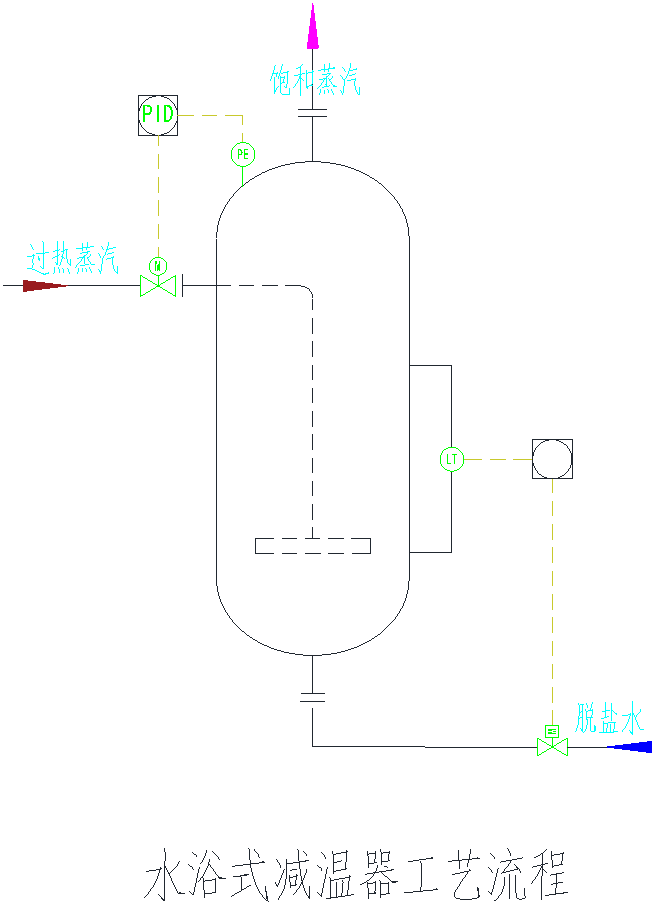

水浴式減溫器是一種直接接觸式減溫器，將過熱蒸汽通過特殊設計的噴管引導進入水浴室中，冷卻水和過熱蒸汽在水浴室中交換熱量，達到過熱蒸汽的冷卻效果，最終產生的飽和蒸汽通過頂部管路送出；水浴式減溫器出口的蒸汽干度較高。一套水浴式減溫系統主要包括：特殊設計的水浴室、壓力及液位控制及相關的控制回路。

l  壓力控制：飽和蒸汽壓力和飽和蒸汽溫度在物理上是相互關聯的，在有壓力調節的系統中，飽和蒸汽壓力經壓力變送器測量并將信號傳輸給控制系統?？刂葡到y(tǒng)輸出信號到蒸汽壓力控制閥，由此控制過熱蒸汽壓力，從而降低蒸汽溫度；水浴式減溫系統中的減溫器的操作壓力受安全閥設定值限制。

l  液位控制：過熱蒸汽引入冷卻水后，部分冷卻水達到沸騰溫度時生成飽和蒸汽，蒸發的冷卻水由液位控制系統進行補水，當液位降低時，通過液位控制閥保證水浴室的液位處于設計范圍內。

水浴式減溫系統最大的特點是調節比大，可以在全行程范圍內實現過熱蒸汽的有效減溫，并且輸出飽和蒸汽。負載波動大的時候，水浴室也可以起到部分平衡的作用，因此整套系統非常可靠，穩定耐用。

l  使用絕對優勢：在不允許過熱度存在，壓力波動的干度較高的飽和蒸汽的場合，常規的減溫器無法實現；水浴式減溫器可根據客戶需要設計出更高干度的飽和蒸汽。針對化工制藥行業非常重要。熱量損失少；使用成本低。

l  設計難點：水浴式減溫器是一個既簡單又很難做的的減溫器，簡單是結構簡單，原理簡單，一看就會，一做就廢；難點就在設計，罐體的直徑、 高度、出入口管道布置、大小、減溫水如何加入、分布器如何設計都是難點的。

二、      訂貨須知

用戶詢價和訂合同時請?zhí)峁?/span>:

1. 進口蒸汽壓力 P1，溫度 t1；

2. 出口蒸汽溫度t2或壓力 P2（提供一個就可以）;

3. 出口蒸汽流量：

4. 減溫水溫度 t3 和壓力 P3:

5. 控制方式，帶控制或不帶控制，帶控制是否需要通信；

6. 驅動類別 電動、氣動，默認選擇電動 220V 電源輸入輸出 4-20mA。

7. 接口（默認法蘭 HG/T20592-2009）;

注：以上涉及壓力，標明是相對壓力還是絕對壓力，默認是相對壓力（表顯壓力）；

為達到最佳使用效果，請選型時提供合理的蒸汽流量波動范圍。

三、   型號說明
